| 一、形状记忆合金 |
形状记忆合金(shape memory alloys,SMA)是通过热弹性与马氏体相变及其逆变而具有形状记忆效应的由两种以上金属元素所构成的材料。目前得到应用的有钛基、铜基和铁基形状记忆合金，具有强度高、塑性大、耐蚀性好、稳定性好、具有优异的生物相容性等特点。
每种医用镍钛材料都是近等原子百分比的镍和钛，遵从ASTM F2063-12或者GB 24627-2009，用于外科植入物。所有原材料须经过第三方来料检验确保化学成分、相变温度、材料均匀性以及微观组织的要求。为了实现成品均匀、光洁的表面质量，所有的产品使用高精度单晶或多晶金刚石拉拔模具技术达到成品丝材和管材的直径。镍钛材料经过热处理后可在人体温度下经过高达8%应变而不出现弯折。
镍钛材料的化学成份遵从ASTM F2063-12/GB 24627-2009(wt%), Ni 54.5-57, C ≤0.050, Co ≤0.050, Cu ≤0.010, Cr ≤0.010, H ≤0.005, Fe ≤0.050, Nb ≤0.025, N+O ≤0.050, Ti余量.
引用的标准和文件
ASTM F2063-12/GB 24627 医疗器械和外科植入物用锻态镍钛形状记忆合金标准化学成分
ASTM F2633-13 用于医疗器件和外科植入无缝镍钛记忆合金管件的标准规范
ASTM F2005-05 镍钛形状记忆合金的标准术语
ASTM F2004-05 用热分析测试镍钛合金转变温度的标准测试方法
ASTM F2516-14 镍钛超弹性材料的拉伸测试方法
ASTM F2082-15 用弯曲和自由恢复法测试镍钛形状记忆合金相变温度的标准测试方法
| 1、镍钛丝 |
(1) 镍钛丝材的直径和公差
* 不圆度公差可以选取直径公差的一半
(2) 交货状态
◆ 矫直超弹性状态(SE)
◆ 冷加工状态(CW)，需要后续热处理
(3) 丝材表面状态
◆ 黑面氧化态
◆ 轻氧化态（从金黄色到棕色）
◆ 洁净态
◆ 光亮态
◆ 超亮态
◆ 研磨态
(4) 材料代码
作为镍钛合金超弹性关键指标之一, 实际动作Af温度常用来评价超弹性有效表现。ASTM F2063-12中规定镍含量处于54.5-57.0(wt%)，但是由于实际动作Af温度对成分非常敏感，细分该镍钛合金成分变得极为重要，因此我们采用细分材料代码来标识。
(5) 典型医用举例
导丝、编织支架、牙科根管锉、牙弓丝、节育环、缝合线等。
| 2、镍钛管 |
(1) 镍钛管材尺寸和公差
(2) 室温机械性能室温机械性能
(3) 表面状态
◆ 外表面：氧化态、研磨态
◆ 内表面：洁净态、氧化态
(4) 管材实际动作Af温度
对于外径为0.3-3.0 mm的成品管，截取管段后，其实际动作恢复终了温度可以用ASTM F2082-15规定的弯曲恢复法测试。
| 二、软磁合金 |
软磁合金是指矫顽力Hc<1kA/m的磁性合金，其特点是矫顽力低、磁导率高和铁心损耗低，在外磁场作用下极易磁化;当外磁场去除后，磁性随之消失。此类合金广泛用于各种变压器、电机、继电器、电磁铁、磁记录、磁屏蔽及通信工程、遥测遥感系统和在仪器仪表中作为磁性元器件。由于应用中对磁性合金的要求不同，因此发展成多种合金。
| 1、电磁不锈钢 |
我司的电磁不锈钢磁性能好，易切削，产品泄漏率低。其各项性能指标均符合标准，部份产品完全可以替代日本、德国、意大利等国进口材料。检验手段有超声波、涡流、荧光粉无损探伤、裂纹漏检率可以控制在万分之三以下。
坯料：水平连铸机直接连铸Φ30-50mm小断面铸坯
产品规格：直径4.0-41.0mm
表面状态：磨光
材料牌号：
中国：00Cr13Si2, 00Cr13Si2S, 00Cr13Si2Pb, 0Cr15Si2PbS, 0Cr17Si2, 0Cr17Si2Mo, 00Cr17Si2S, 0Cr17Si2Pb, 00Cr18Si2Mo2,
85Cr18Mo2V, 45Cr9Si3, 33Cr23Ni8Mn3N, 61Cr21Mn10Mo1V1Nb1N, 45Cr14Ni14W2Mo, 53Cr21Mn9Ni4N, 55Cr21Mn8Ni2N
日本：K-M25F, QMR1L, K-M31, K-M31S, K-M35F, K-M35, K-M37F, K-M38
德国：4016IM, 4105IL, 4105IM, 4113IL, 4113IM
美国： AISI 405, AISI409, AISI 416, AISI429, AISI430, AISI430FR, AISI 434
意大利：MG1, MG2
| 2、其它磁性合金 |
◆ 典型牌号
◆ 产品规格
| 三、弹性合金 |
弹性合金用于制作精密仪器仪表中弹性敏感元件、储能元件和频率元件等弹性元件。除了具有良好的弹性性能之外，还具有无磁性、微塑性变形抗力高、硬度高、 电阻率低、弹性模量温度系数小、内耗小等性能。 弹性合金包括高弹性合金和恒弹性合金。前者弹性极限高，滞弹性效应低，耐热性好; 后者在一定温度范围内弹性模量几乎不随温度变化，又称为“艾林瓦 (Elinvar) 合金”。弹性合金一般在真空中冶炼，半成品或成品亦多在真空或保护性气氛中进行热处理。
◆ 典型牌号
注：
1）3YC、GYC是重庆材料研究院的产品牌号，其中3YC®是注册商标。
2）3J78由重材院牵头制定了国军标。
3）自主品牌3YC4P市场占有率50%
4）其他自主品牌有3J1，3J9。
◆ 产品规格
| 四、膨胀合金 |
膨胀合金是一种具有反常热膨胀特性的精密合金，又称热膨胀合金，广泛用于电子工业、精密量具、精密仪表和低温工程等领域。膨胀合金主要有Fe-Ni系、Fe-Ni-Co系和Fe-Ni-Cr系合金等。膨胀合金除具有特定的热膨胀系数外，根据不同用途还要求有良好的封接性、可焊性、耐蚀性、可加工性和易切削性，并且在使用温度范围内不允许有引起膨胀特性明显变化的相变。膨胀合金在制造工艺过程中必须准确控制合金的化学成分。
按膨胀系数大小，膨胀合金可以分为三种：高膨胀合金、低膨胀合金、定膨胀合金。
高膨胀合金：主要用作热双金属的主动层。
低膨胀合金：也称因瓦合金（Invar alloys)，主要用于仪器仪表中随温度变化尺寸近似恒定的元件，如精密天平的臂、标准钟摆杆、摆轮、长度标尺、大地测量基准尺、谐振腔、微波通讯的波导管、标准频率发生器等。还用作热双金属的被动层。
定膨胀合金：由于这种合金与玻璃、陶瓷或云母等的膨胀系数接近，可与之匹配（或非匹配）封接，所以又称为封接合金。被广泛地应用于电子管、晶体管、集成电路等电真空器件中作封接、引线和结构材料。
◆ 铁镍钴玻封合金 FeNi29Co17
牌号：4J29( Kovar) 也叫可伐合金（Fe54%、Ni29%和Co17%），其膨胀系数为4.7×10－6/℃。
执行标准：YB/T 5231-93
用途：用于制作与硬玻璃匹配封接的。适用于发射管、振荡管、引燃管、晶体管以及管封插头、继电器外壳等电真空器件。在-60℃~+40O℃温度范围内具有一定的线膨胀系数，能与硬玻璃进行匹配牢固封接。
◆ 瓷封合金
牌号：Vacodil42, 4J42, 4J33, 4J34
执行标准：YB/T 5234-93
用途：用于制作与陶瓷封接的.适用于电真空器件与95% Al2O3陶瓷的匹配封接。在-60℃~+600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。

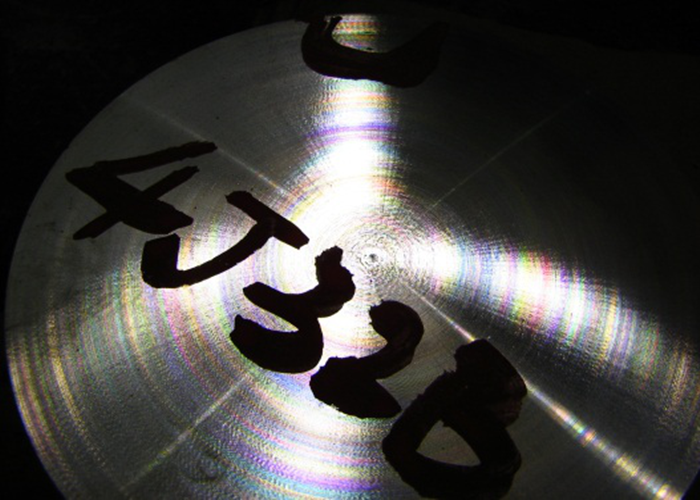

我们集团公司在低膨胀合金4J32的基础上，自主研发了4J32B、定膨胀合金4J32C和负膨胀合金4J32D系列。4J32B为高强度、高模量、超低膨胀合金，在大气温度变化范围内具有低的热膨胀系数（α≤0.5×10–6/℃），其塑性良好，性能稳定，导热性差。主要应用于制造在环境温度变化范围内，尺寸高度精确的零部件和在常温附近要求尺寸恒定的膨胀系数极低的精密仪器、仪表器件、谐振腔零件和热双金属被动层级其他随温度变化刻度漂移很小的无线电频率元件、标准刻度尺、天文仪器构架等装置。尤其是在航天遥感器上的成功运用，保证了航天遥感器在高空复杂环境中传输高质量的信息。多年以来我司为中国航天用4J32B的许可供应商。
◆ 产品规格
