GH2132高温合金 GH2132特性及应用领域概述： 该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性。

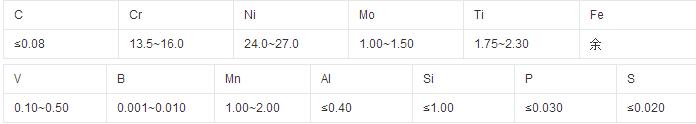

     一、GH2132的化学成份：

      注：1 冷拉棒、圆饼和环坯标准规定（Ti)1.80%~2.35%。

       2 热轧和冷轧板材标准规定（B）0.003%~0.010%、(Mn)≤2.00%、(P)≤0.020%、(S)≤0.015%。

       3 冷拉焊丝标准规定（Al)≤0.35%、(Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.020%、(S)≤0.015%。

       4 冷镦用丝材标准规定 (Ti)1.75%~2.35%、(Si)0.40%~1.00%、(P)≤0.025%、(S)≤0.020%。

       5 热轧和锻制棒材标准规定(Cu)≤0.25%。

       6热处理制度 材料标准规定的热处理制度；优质合金热处理制度为900℃±10℃，1-2h,油冷+750℃±10℃，16h,空冷。

      二、GH2132组织结构:

      该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。

      三、GH2132工艺性能与要求：

        1、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。

        2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

        3、合金具有满意的焊接性能。合金于固溶状态进行焊接，焊后进行时效处理。

转载请注明来自：http://www.cmmetal.cn/news/99160.html

标签：GH2132 GH132  国机金属
