GH3039是一种单相奥氏体型固溶强化耐蚀合金，在800℃以下具有中等的热强性和良好的热疲劳性能，1000℃以下抗氧化性能良好。长期使用组织稳定，还具有良好的冷成形性和焊接性能。适宜于850℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件。该合金可以生产板材、棒材、丝材、管材和锻件。

二、GH3039物理及化学性能

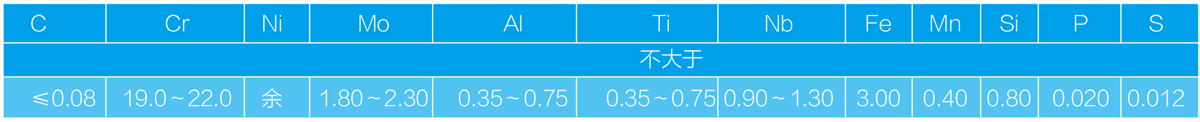

      合金中ω(Cu)=0.20%。

      1、 GH3039 热处理制度 热轧及冷轧板材和带材固溶处理：1050～1090℃，空冷。棒材及管材固溶处理：1050～1080℃，空    冷或水冷。

      2、 GH3039 品种规格和供应状态 可以供应各种规格的热轧板、冷轧板、带材、棒材、丝材、管材、和锻件。板材、带材和管材    固溶处理和酸洗后交货。丝材于冷加工状态或固溶状态供应棒材不热处理交货。

      3、 GH3039 熔炼和铸造工艺 合金采用电弧炉熔炼、电弧炉或非真空感应炉加电渣重熔或真空电弧重熔以及真空感应炉加电渣或    真空电弧重熔工艺。

      4、GH3039 应用概况与特殊要求 用该合金材制作的航空发动机燃烧室及加力燃烧室零部件，经过长期的生产和使用考验，使用    性能良好。

      5、 GH3039 热性能

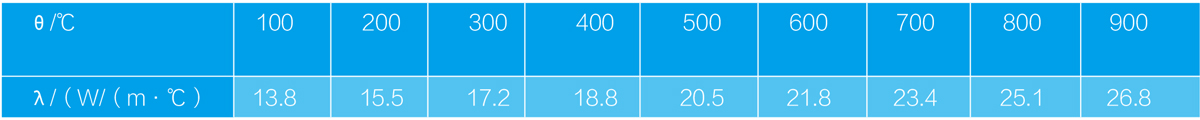

      6、 GH3039 热导率 如图所示。

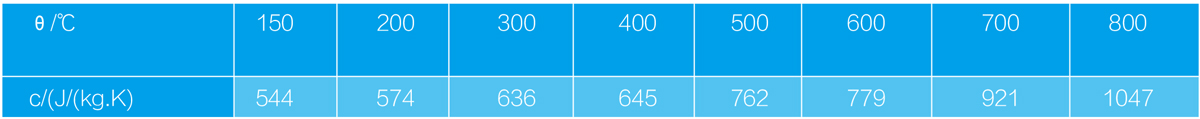

（图：GH3039 比热容）

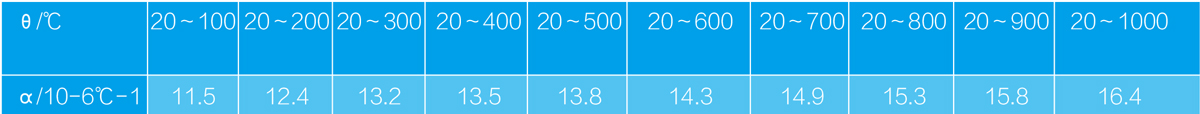

（图：GH3039 线膨胀系数）

   GH3039密度 ρ=8.3g/cm3。

   GH3039电性能 室温电阻率ρ=1.18×10-6Ω·m。

   GH3039磁性能 合金无磁性。

   GH3039在空气介质中经100h试验后的氧化速率

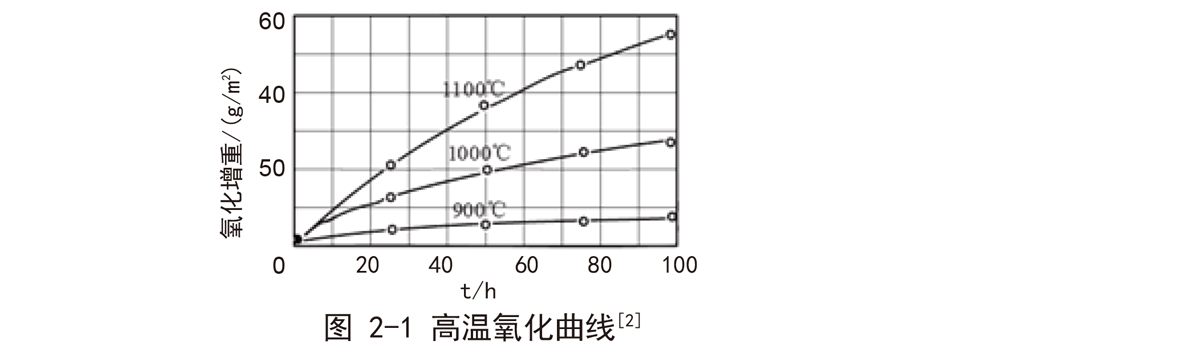

     GH3039合金在高温下长期工作时，有产生沿晶界氧化的倾向。在900～1100℃暴露100h后的沿晶氧化深度，合金在高温下100h内的氧化增重如图所示。

转载请注明来自：http://www.cmmetal.cn/news/88965.html

标签：GH3039  高温合金   国机金属
