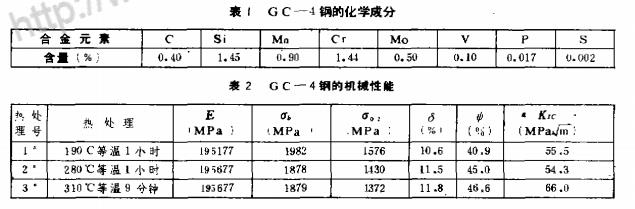

GC-4钢是我国自行研制的超高强度钢，随热处理规范不 同其抗拉强度可 达 1800～ 2100MPa，已用于制造多种重要的承载零部件 ，但在生产和使用中出现了一些裂纹故障，分析认为应力腐蚀开裂是造成故障的重要原因。

      应力腐蚀开裂在应力远小于金属强度且环境介质腐蚀性不强条件下就会产生 ，是一种较危险的破坏形式。各类台金都普遍存在着应 力腐蚀开裂问题 ，而高强度钢对应力腐蚀开裂往往非常敏感。

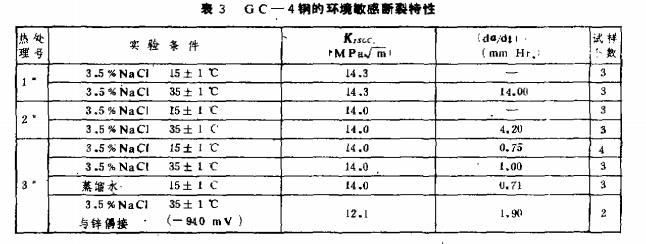

      各种条件下所得GC-4钢应力腐蚀裂纹扩展特性，在环境介质中应力强度因子门槛值K13rc约为l2～l4MPa,仅及该钢断裂韧性KIC的四分之一。这说明在比KIC低的多的应力水平下就会发生应力腐蚀开裂。可见腐蚀性环境的存在使材料的断裂强度大大降低了。 由图可以看出，环境介质的不同对应力腐蚀裂纹扩展速度有较大影响。
